デパレタイザー業界最小クラス!

極省スペースデパレタイザー
高性能・高水準の操作性と機能美を実現させた製品。
基本ベースを改良し、冷蔵庫内に設置できる仕様にも変更可能です。

本製品のデモ画像はこちらをご覧ください

極省スペースデパレタイザーの特長
  • 狭い所で大活躍

    接地面は幅1.58メートル、奥行1.42メートル(0.68坪相当)、装置は幅1.92メートル、奥行2.52メートル、高さ2.41メートルです。
    パレットの大きさプラス作業者一人が動けるスペースがあればほぼ設置可能です。

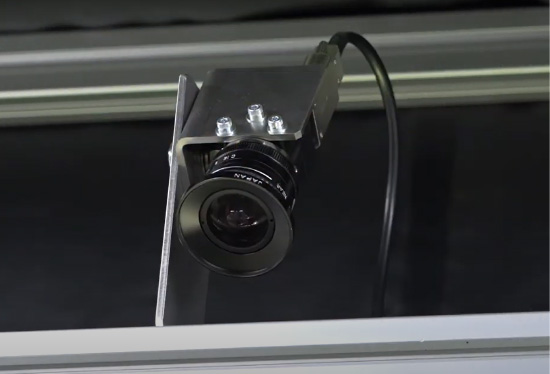

  • カメラに秘密あり

    本装置はメーカーとの共同開発によりカメラが装置上部に突出せず、しかも1台のカメラでワークの識別を可能としました。

その他特長

  1. 人手が足りないところで大活躍
  2. 不具合はリモート操作で楽々診断
  3. 最大1分間に7.5個の搬送が可能
  1. 前もって積載パターンを決めておけば、設置した日から
    すぐ動きます(プログラム運転の場合)
  2. 操作パネル以外にタブレットも付属。万が一の時も安心!
基本情報
極省スペースデパレタイザー
DEP-AH51A
(270度旋回ヘッド 電源Box一体型)
  • 接地面サイズ 1.58メートル(幅)×1.42メートル(奥行)
    約0.68坪
    装置サイズ(全高) 2.41メートル
    装置サイズ(全幅) 1.92メートル
    装置サイズ (奥行) 2.52メートル
    (カートンサイズ、コンベア方向により多少の増減あり)
    装置重量 約880 kg
    積載高さ 1.77メートル(パレット含む)
    積載最大荷重 2,000 Kg(パレット重量含む)
    吸着最大荷重 20 Kg
    必要電源 3相 200V(40A)
    必要エア圧力 0.5 MPa 以上
    エア消費量 100L / 分(重量物/割れ物ヘッド:320L/分)
  • パレットサイズ 1100 X 1100 mm
    (オプションにて各種サイズ対応可能)
    搬送部 処理速度
    荷重 3 Kgの場合
    7.5個 / 分(上面吸着にて搬送可能なもの)
    搬送部 処理速度
    荷重 20Kgの場合
    5個 / 分(上面吸着にて搬送可能なもの)
    回転ヘッド 270度旋回ヘッド
    (お客様のカートンサイズに合わせて作成可能)
    安全装置 非常停止ボタンx2 /ソフトウエア一時停止/
    光学式侵入感知センサー(光学カーテン)
    光電管式パレット検知センサー/ワーク検出
    センサー、積層表示灯等
    (オプションにて侵入防止チェーン等の追加可能)
    その他 リモートユニット内蔵の為、電気的障害が発生した場合は遠隔操作にて診断可能。
